質問をクリックすると、回答が表示されます。

MCP2515 CANコントローラはConformance Testに合格していますか?
はい、 下記文書によれば、 ISO-16845で指定されている試験方法/項目においてMCP2515は、全て合格しています。
なお、 この文書は社内文書であるため、 弊社ウェブサイトからはダウンロードできません。弊社にお問い合わせ頂ければお送りいたします。
- MCP2515 Validation Report - MCP2515 ISO-16845 DIS CAN Conformance Test Results - 弊社文献番号: 0404685, 2004
MCP2515 CANコントローラのデーターシート(DS21801F)では、 CAN2.0B (CAN Specification 2.0, Part B, 総計38ページ)の要求仕様に対するMCP2515の動作を全て網羅していますか?
いいえ、 全ては網羅していません。データーシートに未記載でありながら実際は正しく動作する機能があります。例えば、 上記のCAN20B.pdf = CAN 2.0B のpdfファイルp. 31に「例外処理」として2件の例外の場合には TEC(Error Counter)の内容には変更はない旨の記載があります。
この2つの例外処理に対してConformance Testのpdfファイルp. 16のReference 2.6.17.0およびReference 2.6.19.0には「MCP2515は合格している」との記載があります。
MCP2030のWake Up Filter を有効にして使う時、LF (Low Frequency)を発生する側のOEH (Output Enable High) に相当する時間幅と、OEL (Output Enable Low) に相当する時間幅はどうやって決めれば良いですか?

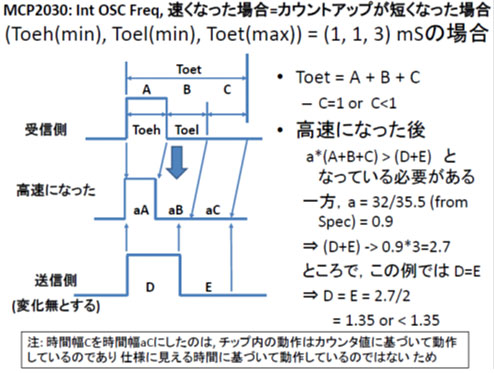

MCP2030の内部発振周波数は温度と電源電圧で変化します。LFを発生する側のOEHとOELに相当する時間幅を決めるにはMCP2030の内部周波数が高くなった場合を考慮して長めに設定するだけで十分です。この周波数が低くなった場合を考慮する必要はありません。下図は説明資料の一部です(詳細をご希望の方は弊社までお問い合わせください)。MCP2030でOEHとOELの各組み合わせの計算結果も提供しております。
説明資料
MCP2030 データーシートの5.14.2 Inactive Timerを読むと、LF入力信号がなくなった後ソフトリセットが実行された後にスタンバイモードに移行するのか、実行されないままスタンバイモードに移行するか分かりません。どちらですか?
「意味のあるLF入力信号がなくなった後」の「なくなる」の意味が鍵です。Vsense仕様を満たさないで「なくなった」場合、ソフトリセットは実行されずにスタンバイモードに移行します。Vsense仕様を満たした状態で「意味のある信号がなくなった」場合、ソフトリセットが実行されます。同書の図2-20をご参照ください。
MCP2030ではRSSI出力モードの時、LFDATAピンもアクテイブなのですか?
いいえ違います。RSSIピンとLFDATAピンは互いに独立しているため、双方ともアクティブの状態があっても矛盾はないと考えられがちです。RSSIピンとLFDATAピンは相互に排他的にアクテイブとなります。
MCP2030ではSPIクロック数が16を超え17以上の場合、どんなSPIデータがデバイスに取り込まれますか?
データシートには、SPIクロック数が16に達せず15以下の場合にはSPIデータは破棄されるとあります。SPIクロック数が16を超え17以上の場合も同様です。ただしSPIクロック数が16の整数倍の時には最新のSPIデータがデバイスに取り込まれます。
MCP2030 のAlert出力がアクティブになる事がありますが、受信動作に影響はありませんか?
MCP2030 のAlertは単なるフラグです。従って、このフラグが立つ事による動作への影響はありません。
MCP2030/MCP2035について、データーシートでは受信コイルをLCX/LCY/LCZとLCCOM間に接続し、かつLCCOMとグランドの間に容量を挿入する事となっていますが、評価ボードではコイルの一端をLCCOMではなくグランドに直接接続してあります。どちらが正しいのですか?
受信信号レベルが大きい場合には、コイルの一端をグランドに直接接続し、受信波形の半分だけを受信するようにしても動作します。ほとんどの応用では、このようにコイルの一端をグランドに接続しても動作します。
しかし受信レベルが低くなると、受信したエネルギをできるだけ損失なく受信動作に用いる必要があるため、コイルの一端をLCCCOMに接続する事がひつようです。ただし、LCCOMとグランド間の容量には最適値があります。従って、必ずテストしてこの容量値を決める必要があります。
