FAQ

開発ツール

MPLAB^® IDE｜コンパイラ/アセンブラ｜デバッガ｜ 開発/評価ボード

質問をクリックすると、回答が表示されます。

Androidアクセサリ開発ボードを購入しました。(DM240415, DM320412) このボード用のソフトウェアはどこからダウンロードできますか？: "USB Framework" と "Accessory Framework for Android™"はMicrochip Libraries for Applications に含まれています。
以下のURLよりご使用の開発環境に合わせたライブラリをダウンロードください。(Windows, Linux and Max OS X)

http://www.microchip.com/mal
mTouch Projected Capacitive Development Kit (型番: DM160211)を購入しましたが ソフトウェアがWebに見当たらず、使用できません。 どこからダウンロードできますか？: 問い合わせフォームよりご請求ください。
"基本的なアクセサリデモ (Basic Accessory Demo)"をAndroid OSにインストールしましたが、Androidアクセサリ開発ボード(DM240415)と接続できません。 どのようにすれば動作させる事ができますか？: このボードの出荷時に書き込まれているファームウェアのバージョンが低いため、そのままでは最新のAndroid OSと接続できません。最新のAndroid OSとの接続に対応したコンパイル済みファームウェアを、Microchip Libraries for Applications (MLA)の一部として配布しています。このファームウェアを以下の手順でボードに書き込んでください。

　(以下の説明はMPLAB^® X IDEとMPLAB IPEがインストール済みである事を前提としています。 )

1. Microchip Libraries for Applications をインストールする

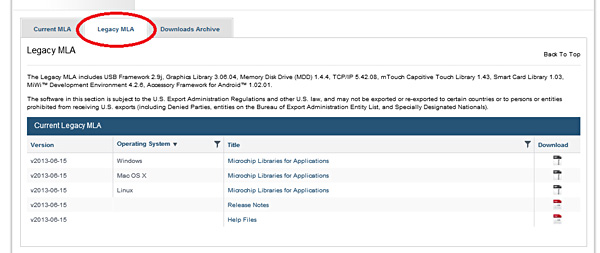

Microchip Libraries for ApplicationsのページでLegacy MLAタブを選択し(下図参照)、v2013-06-15版をダウンロード、インストールする。

2. ボードにPICkitTM 3と電源を接続し、MPLAB IPEを起動する

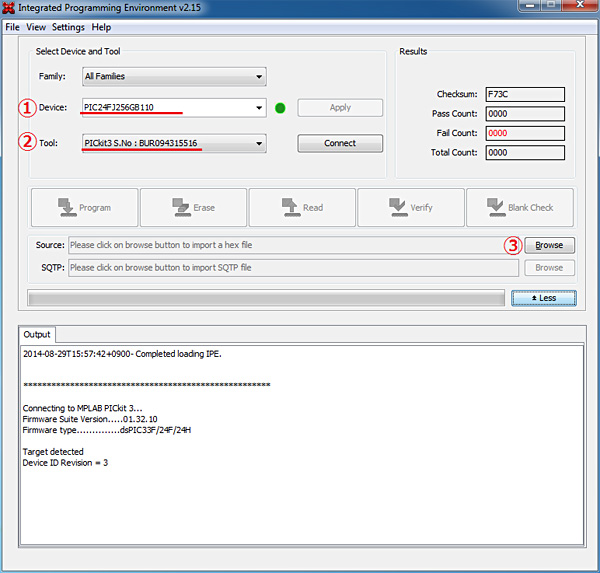

(1) [Device:]でPIC24FJ256GB110を選択し、 [Apply]ボタンを押す。
(2) [Tool:]でPICkit 3が認識されている事を確認し(PICkit 3が表示されていればOK)、[Connect]ボタンを押す。

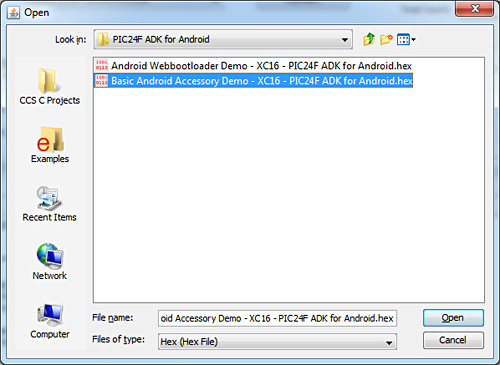

(3) [Browse]ボタンを押し、下記のコンパイル済みHEXファイルを指定する。
C:\microchip_solutions_v2013-06-15\USB\Precompiled Demos\PIC24F ADK for Android\Basic Android Accessory Demo - XC16 - PIC24F ADK for Android.hex

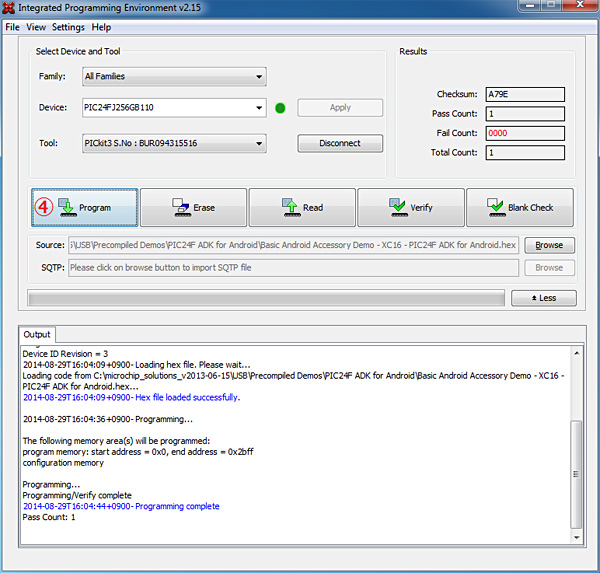

(4) [Program]ボタンで書き込む
書き込みが完了すると「Programming complete」と表示される。
PIC32 starter kitの各寸法やコネクタ位置を教えてください。: 以下の資料にて寸法をご確認ください。
PIC32 Starter Kit PCB Dimensions
PICkit^TM 3 Low Pin Count Demo Boardを使ってDIP (8ピン)のPIC10Fに書き込めません。どうすれば良いですか?: PIC10FのDIP (8ピン)は、PIC12F等のDIP (8ピン)とは書き込みに使う信号線の位置が異なります。このため、PICkit 3 Low Pin Count Demo Board (DM164130-9) では書き込む事ができません。
PIC10F2XX PROGRAMMER ADAPTER (製品番号AC163020)をお使いください。
MPLAB^® Starter Kit for dsPIC DSCs (DM330011)を使ってアプリケーションを作成しました。ところが、このボードのUSBコネクタに5 V電源を接続しても動作しません。どうすれば良いですか?: このスターターキットでは、ボード上のデバッグ用MCU (PIC18F67J50)がdsPIC33FJ256GP506への電源供給を制御しています。
このMCUがPCにUSBデバイスとして認識されないと「SWITCH_TO_TARGET_+3.3V」信号線をLowに駆動せず、結果としてdsPIC^® DSCに電源を供給しません。

これはReleaseモードで作成したアプリケーションでも同じです。PCと接続し、デバッグ用MCUがUSBデバイスとして認識される必要があります。
CAP1298 Evaluation Boardの回路図はどこにあるのでしょうか？製品に添付されているCD-ROMには入っていませんでした。: 回路図は以下よりダウンロードしてください。

CAP1298 Schematic and PIC Firmware
http://ww1.microchip.com/downloads/en/DeviceDoc/CAP1298%20Schematic%20and%20PIC%20firmware.zip
Low Pin Count USB Development Kit (DV164139)を購入しましたが、ユーザガイドがどこにあるのか分かりません。: DV164139 のユーザガイドは以下からダウンロードしてください。
http://ww1.microchip.com/downloads/en/DeviceDoc/41450A.pdf
Low Pin Count USB Development Kit (DV164139-2)が発売されていることによって、旧製品(DV164139)のサポートは終了したのでしょうか？: DV164139-2の発売にともないDV164139は旧製品となりましたが、MPLAB^® X IDEやMicrochip Libraries for Applications (MLA)でのサポートは継続しています。
